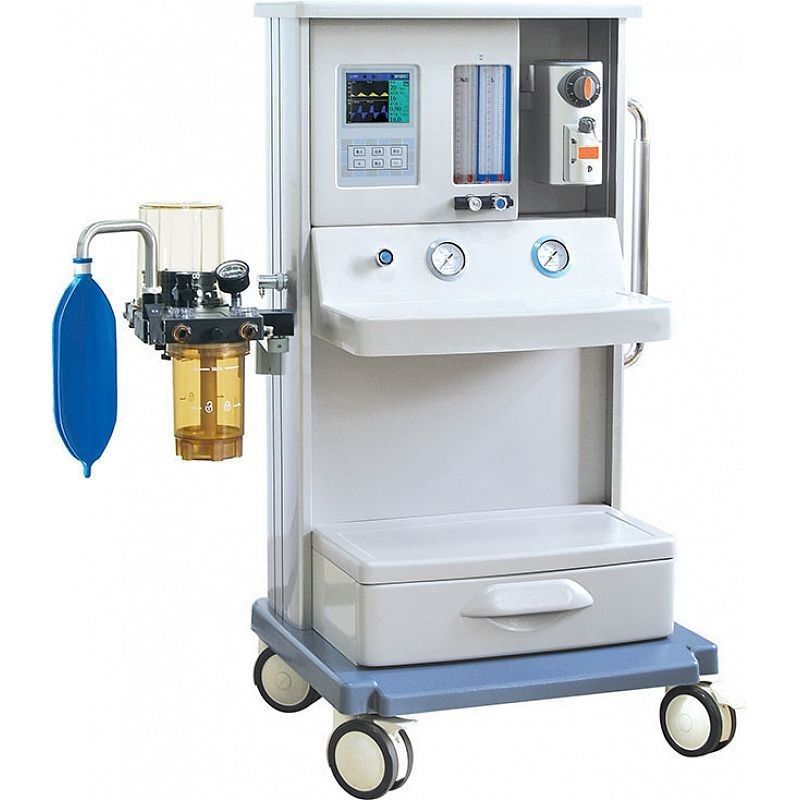

Especificações técnicas Especificações físicas Ecrã: Ecrã LCD a cores de 5,7 ' Adequado para adultos e crianças Modo: sistema pneumático e controlado eletricamente Modo de funcionamento: fechado; semi-fechado; semi-aberto Circuito Respirador padrões de circuito integrado Contadores de vazão: 4 tubos Contadores de vazão: O2:0.1 ~ 10 L/Min, N2O:0.1 ~ 10 L/Min; Trolley: equipado com quatro rolos de borracha antiestática; dois dos quais são trancáveis para frear e fácil manobrabilidade com dispositivos de freio operado por pé Unidade de gavetas UNO gavetas totalmente removíveis Especificações técnicas: Necessidade de gás: oxigénio médico e óxido nitroso com uma pressão que varia de O2: 0,32 a 0,6 MPa; NO2: 0,32 a 0,6 MPa. válvula de segurança < 12,5 kPa Frequência respiratória 1~99bpm concentração de oxigénio no gás misturado N2O/O2 > 21% Fluxo de oxigénio: 25~75 L/min Modos de ventilação IPPV, SIPPV, IMV, SIMV, VCV, PEEP SIGH MANUAL Pressão do gatilho de inspiração -1,0 kPa ~ 2,0 kPa Frequência IMV: 1-12 s/min Relação I/E: 4:1 ~ 1:4, Tem a ventilação da proporção inversa Volume da maré 0 ~ 1500 ml Plateau de inspiração: 0~1s PEEP de 1 a 10 hPa Pressão máxima de segurança: ≤ 12,5 kPa Ptr -1,0-1,0 hPa Alarme de pressão nas vias aéreas: audível e visual, com indicação de cor amarela e vermelha Inferior: 0,2 kPa~5,0 kPa; Superior: 0,3~6,0 kPa ±0,2 kPa Alarme de volume de maré: audível e visual e com cores amarelas e vermelhas que indicam alarme superior: 50 a 2000 ml, alarme inferior: 0~1500 ml Alarme de concentração de oxigénio: audível e visual e com cores amarelas e vermelhas que indicam alarme superior: 21% ~ 100%; alarme inferior:10% ~ 80% Alarme de alimentação "alimentação AC/DC são após falhar em enviar alarme imediatamente Tempo de alarme: manter > 120s" A pressão nas vias aéreas continua a ser superior a 15 hPa±1 hPa durante 15 s±1s, em seguida, a máquina emitirá um alarme sonoro.a pressão será exibida em vermelho e a mensagem de alarme de alta pressão contínua em vermelho é exibida no ecrã do respirador anestésico. Condições de funcionamento Temperatura ambiente: 10 ~ 40oC Umidade relativa: não superior a 80% Pressão atmosférica: 860 - 1060 hPa Requisito de energia: 220-230 Vac, 50/60 Hz; Atenção: a fonte de alimentação AC utilizada para a máquina de anestesia deve estar bem aterrada. Atenção: a máquina de anestesia utilizada deve estar equipada com um monitor de dióxido de carbono conforme com a norma ISO 9918:1993, um monitor de oxigénio em conformidade com a norma ISO 7767:1997 e um monitor de volume de gás expiratório em conformidade com a norma 51.101.4.2 de Equipamento Elétrico Médico Parte II: Requisitos Especiais de Segurança e Desempenho Básico do Sistema de Anestesia. Armazenamento Temperatura ambiente: -15oC~ +50oC Umidade relativa: não superior a 95% Pressão atmosférica: 86 kPa ~ 106 kPa. Deve ser armazenado numa sala sem gases corrosivos e bem ventilada Pacote Caixa de embalagem cumprir o requisito da norma GB/T 15464 Entre a caixa de embalagem e o produto, material macio de espessura adequada para evitar o afrouxamento e o atrito mútuo durante o transporte Proteção contra a umidade e a chuva para garantir que o produto esteja protegido contra danos naturais. Segurança e alarme Alarme de oxigénio Alerta quando o abastecimento de oxigénio dos tubos ou dos cilindros for inferior a 0,2 MPa Alarme de volume de ventilação inferior: 0~12L/min; superior: 18L/min Alarme de energia Alerta durante falha de alimentação AC e DC; tempo de alarme: > 120 s Alarme de pressão do trato aéreo inferior: 0,2 kPa ~ 5,0 kPa; superior: 0,3 kPa ~ 6,0 kPa
Configurações normalizadas NOME do QTY 1 conjunto Unidade principal 1 conjunto Construído em ventilador 1 conjunto de medidores de caudal de 4 tubos 1 conjunto de vaporizadores 1 conjunto Circuito do paciente 1 conjunto abaixo 1 conjunto de tanques de cal de Na 1 conjunto Sensor electrónico de diafragma 1 pic Redutor de pressão de oxigénio 2 fotos Um saco de couro (azul) 5 pics Tubo roscado 2 fotos de máscara 1 conjunto de sondas de oxigénio 1 conjunto Ferramentas com a máquina
